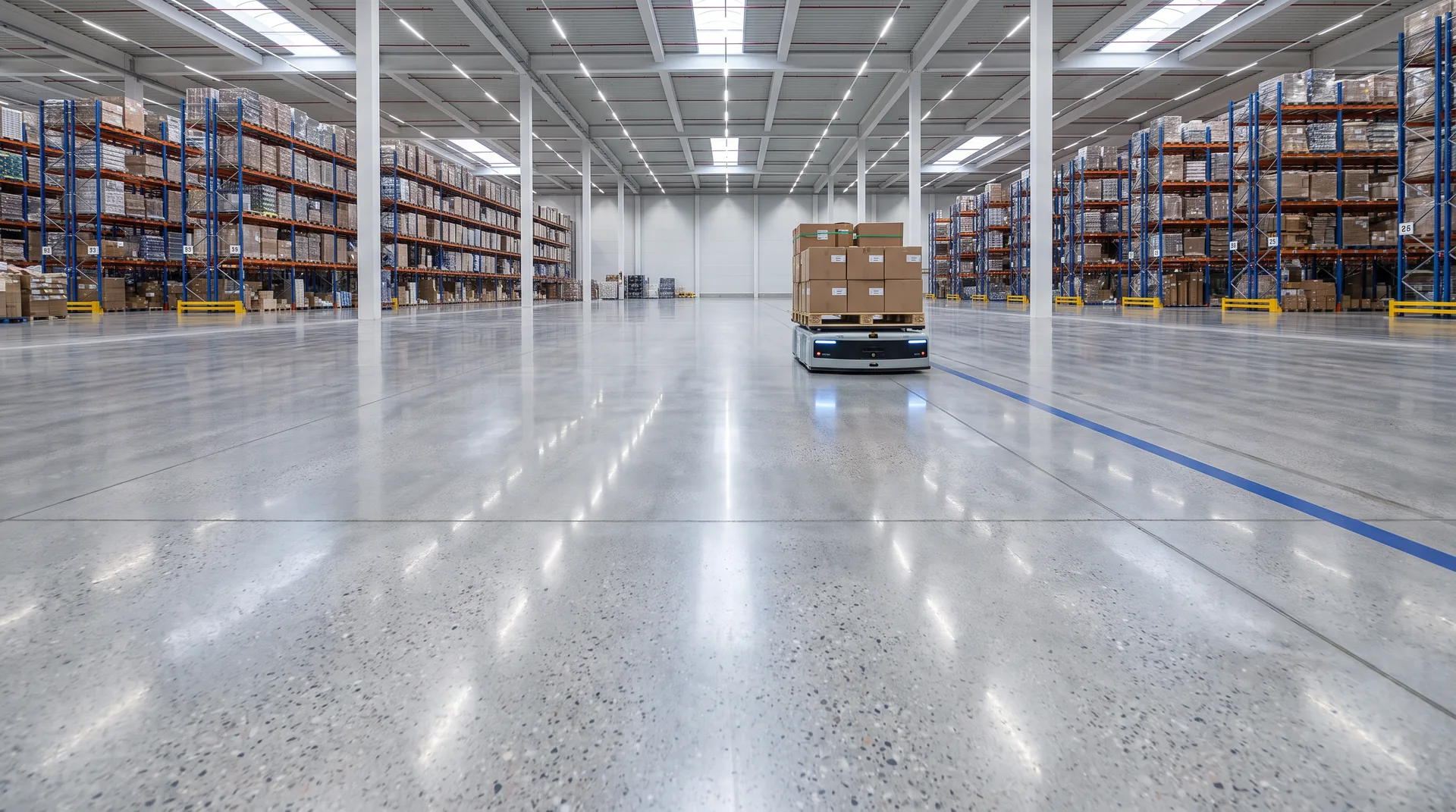

AGV (Automated Guided Vehicle — Otomatik Yönlendirmeli Araç) ve AMR (Autonomous Mobile Robot — Otonom Mobil Robot), modern üretim ve lojistik tesislerinin temel otomasyon bileşenleridir. Bu sistemlerin güvenilirliği büyük ölçüde zemin kalitesine bağlıdır.
Zemin düzlüğü yetersizse AGV/AMR sensörleri yanlış mesafe okur, rota sapmaları artar ve acil durdurma olayları (E-stop) üretim akışını bozar. Zemin süreksizliği (çatlak, derz yüksekliği) ise araç titreşimine ve mekanik arızaya yol açar.
Bu rehber; AGV/AMR zemin gereksinimlerini, FF/FL düzlük standartlarını ve doğru zemin sistemi seçimini teknik olarak açıklamaktadır.
Son güncelleme: Haziran 2026
Öne çıkan başlıklar
FF/FL sayısı ana kriter
AGV/AMR için zemin düzlüğü FF (Floor Flatness) ve FL (Floor Levelness) sayısıyla ölçülür. Çoğu robot üreticisi minimum FF35/FL25 veya daha yüksek değer belirtir.
Derz yüksekliği kritik
Araç tekerleklerinin geçtiği derzlerde max. 3 mm yükseklik farkı toleransı vardır. Üzeri mekanik darbe ve titreşime, navigasyon hatasına yol açar.
Zemin temizliği navigasyonu etkiler
LiDAR ve kamera tabanlı navigasyon sistemleri; tozlu, yağlı veya yansımalı zemin yüzeylerinden hatalı veri okuyabilir.
Karşılaştırma matrisi
Tüm sütunları görmek için tabloyu yana kaydırın →
| Gereksinim | Standart AGV | Yüksek Hassasiyetli AMR | Ağır Yük AGV |
|---|---|---|---|
| Zemin düzlüğü (FF) | FF35+ | FF50+ | FF25+ |
| Zemin seviyesi (FL) | FL25+ | FL35+ | FL20+ |
| Derz yüksekliği | ≤3 mm | ≤2 mm | ≤5 mm |
| Çatlak toleransı | Kapalı/sıfır | Kapalı/sıfır | Sızdırmaz doldurma |
| Kaymazlık (DCOF) | 0.42+ | 0.42+ | 0.42+ |
| Yüzey temizliği | Toz ve yağsız | Kritik: optik kalibrasyon | Toz ve artık yok |
FF/FL sayısı nedir?
FF (Floor Flatness — Zemin Düzlüğü) ve FL (Floor Levelness — Zemin Seviyeliği), ACI 117 standardıyla tanımlanmış zemin kalite metrikleridir. Profilometre ile ölçülür ve sayısal değer yükseldikçe zemin daha düz/seviyeli anlamına gelir.
FF, zeminin kısa mesafedeki (300 mm ölçüm aralığında) yerel düzlük sapmasını ölçer — tümsek ve çukur profili. FL, zeminin uzun mesafede global eğimini ve yataylığını ölçer.
- FF < 20: Düşük kalite — genel inşaat zemini, AGV/AMR için uygun değil
- FF 20-35: Orta — bazı AGV sistemleri çalışabilir, hassas AMR için yetersiz
- FF 35-50: İyi — çoğu AGV/AMR sistemi için yeterli
- FF > 50: Yüksek hassasiyetli — optik navigasyonlu AMR, yüksek hızlı hat için
- Ölçüm standardı: ACI 117 (Specifications for Tolerances for Concrete Construction) ve ASTM E1155
Mevcut zemin FF/FL değeri nasıl ölçülür?
Mevcut bir fabrika zeminin FF/FL değeri, F-meter (Floor Profiler) ile ölçülür. Ölçüm, belirlenen grid çizgileri üzerinde yapılır ve istatistiksel analiz sonucu F-sayısı hesaplanır.
AGV/AMR kurulumu öncesi zemin ölçüm raporu talep etmek; sistemin çalışma garantisi ve kalibrasyon planı açısından kritiktir. Birçok AMR üreticisi (MIR, Boston Dynamics, Locus Robotics, Fetch) zemin spesifikasyonlarını kontrat şartı olarak belirtir.
- Ölçüm cihazı: Dipstick Profiler (ACI 117 uyumlu) veya lazer profilometre
- Ölçüm sıklığı: AGV/AMR kurulumundan önce + 2-3 yılda bir periyodik
- Raporlama: Her grid bölgesi için FF/FL değerleri, kritik nokta tespiti
- Kritik alanlar: Dönüş noktaları, yükleme istasyonları, dar koridorlar
Yeni zemin döküm stratejisi: AGV/AMR için
AGV/AMR kullanan yeni tesis tasarımında zemin, sistemin gereksinimlerine göre planlanmalıdır. Bu planlama inşaat aşamasında başlar.
- Superflat (FF > 60) zemin: Tam otomasyon için — lazer kontrollü shrinkage-compensated döküm, superflat finishing ekibi
- Derz tasarımı: Kontrol derzleri robot rota planından uzak, minimum sıklıkta
- Derz dolgusu: Tüm kontrol ve yapısal derzler AGV kurulumundan önce yarı-rijit polimer dolgu ile kapatılır
- Kenar-köşe koruması: Zemin kenarı ve kolon diplerinde çökme ve kırılma önleme detayı
- Yüzey kaplama: AGV/AMR trafiğine dayanıklı finish — parlak beton (tercih) veya reçine kaplama
Mevcut zemin iyileştirme: Beton parlatma çözümü
Mevcut fabrikada AGV/AMR devreye alınacaksa zemin yenileme kaçınılmazdır. Bu noktada beton parlatma önemli bir avantaj sunar:
- Yüzey düzleştirme: Beton silim (grinding) ile tümsekler alınır, lokal kot farkları giderilir — FF değeri artırılabilir
- Derz kapatma: Aktif kontrol derzleri polimeri ile doldurulur, yüzey sürekliliği sağlanır
- Lityum silikat sonrası yüzey: Tozumaz ve düşük partikül ortamı — LiDAR için temiz zemin
- AGV tekerleği açısından: Parlak beton yüzey, poliüretan/neopren tekerlekler için optimum sürtünme katsayısı sunar (DCOF 0.42+)
- Kaplamalı alternatife kıyasla: Yenileme döngüsü yok — AGV ömrü boyunca (10-15 yıl) zemin bozulması minimum
LiDAR ve kamera navigasyonunda zemin etkisi
Modern AMR sistemleri LiDAR, kamera ve IMU (inertial measurement unit) kombinasyonu kullanır. Zemin yüzeyinin optik özellikleri bu sensörleri doğrudan etkiler:
- Yüksek reflektans (çok parlak) zemin: LiDAR aşırı yansıma okur — navigasyon haritası bozulabilir
- Çok düşük reflektans (mat siyah) zemin: LiDAR nokta bulutu eksik kalabilir
- Yağ ve kir filmi: Zemin yansımasını değiştirir ve tutarsız kalibrasyon sorununa yol açar
- Optimal finish: Yarı parlak (F3/400-800 grit) — kontrollü, tutarlı yansıma değeri
- Çizgi ve kodlama: Magnet veya QR kod tabanlı navigasyon için zemin yüzeyine tutunma testi yapın
Sık sorulan sorular
AGV için minimum zemin düzlüğü nedir?
Çoğu AGV üreticisi minimum FF25-FF35 (ACI 117 standardı) belirtir. Yüksek hızlı veya yüksek hassasiyetli AMR sistemleri için FF50+ önerilir. Kesin değer için robot üreticinizin zemin spesifikasyon belgesine bakın.
Derz yüksekliği AGV performansını nasıl etkiler?
AGV tekerlekleri 3 mm üzerindeki derz yüksekliğinde darbe ve titreşim yaşar. Bu; mekanik yorulma, yük saçılması ve navigasyon hatasına yol açar. Tüm derzler AGV kurulumundan önce yarı-rijit polimer dolgu ile doldurulmalıdır.
Mevcut zemin AGV için uygun mu? Nasıl anlaşılır?
Dipstick Profiler ile FF/FL ölçümü yapılmalıdır. Mevcut FF < 25 ise beton silim ile iyileştirme değerlendirilmelidir. Çatlak ve derz sayımı ayrıca yapılır. Bu ölçümü AGV kurulumundan 3-6 ay önce yaptırın.
Beton parlatma AGV/AMR için uygun mudur?
Evet. Beton parlatma, AGV/AMR zemin gereksinimlerine iyi uyum sağlar: tozumaz yüzey LiDAR ortamı iyileştirir, düşük bakım 10+ yıl performans sürekliliği sağlar, DCOF 0.42+ kaymazlık standardını karşılar. Önerilen finish seviyesi yarı parlak (F3/400-800 grit).
AGV için zemin hazırlama süreci ne kadar sürer?
Mevcut zeminde beton silim + derz kapatma + lityum silikat + finish: 2.000 m² alan için 7-10 iş günü. Etaplı uygulama ile AGV operasyonu sürdürülür.
